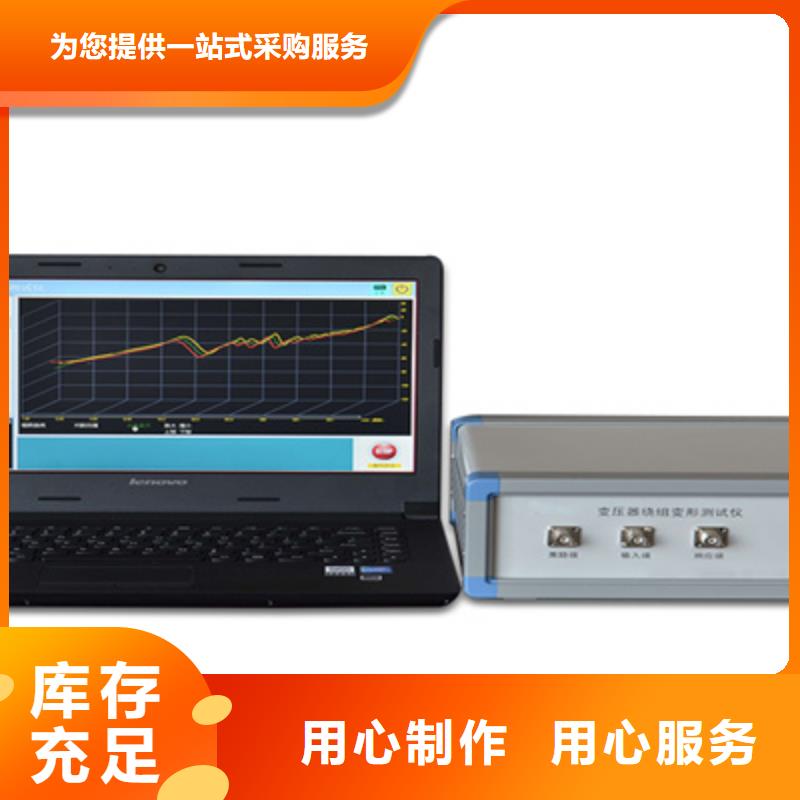

变压器绕组变形测试仪感谢您使用本公司变压器绕组变形测试仪。为了您能更、更快捷地使用本设备，了解它的卓越功能，请您在使用本设备安装调试前，仔细阅读使用说明书。谢谢您的合作！质量保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。事项非专业人员请勿拆开维修，以免触电及扩大故障范围！请勿拆下仪器的盖板：以免产生电击危险。为避免伤害人身及设备，使用测试仪前请先阅读“须知”和“警告”以及“注意”等相关资料的内容。 须知 请遵循本手册的说明使用测试仪，否则测试仪所提供的保护可能会受到损坏。 本手册中: 警告是指对使用者构成危险的情况或操作。 小心是指对测试仪或被试变压器可能造成损坏的情况或操作。 注意是指对测试结果可能造成误差的情况或操作。 工作准则 为了避免人身伤害，同时为避免测试仪或被试变压器受到损坏，请遵循以下准则进行操作：1、使用前，请先检查测试仪的外观，检查电源开关位置是否在“关”的位置、各接线端子是否正常。 2、变压器的测量接地没有连接正确前，请不要开始绕组变形测试。 3、试验前应将被试变压器线端充分放电。 4、绕组变形测试应在解开变压器所有引线(包括架空线、封闭母线和电缆)的前提下进行，并使这些引线尽可能的远离变压器套管(周围接地体和金属悬浮物需离开变压器套20cm以上)，尤其是与封闭母线连接的变压器。 5、测试时必须正确记录分接开关的位置。应尽可能将被试变压器的分接开关放置在第1分接，特别对有载调压变压器，以获取较的绕组信息。对于无载调压变压器，应保证每次测量在同一分接位置，便于比较。 6、变压器铁芯必须与外壳可靠接地。7、应保证测量接线钳与套管线夹紧密接触。如果套管线夹上有导电膏或锈迹，必须使用砂布或干燥的棉布擦拭干净。8、测量线正确使用：放线时应展开不要卷曲、收线时应平直绕成环形存放，测量夹子在测量结束时应与测量线脱开，避免在变压器上挂住，有损测量线。9、测试使用过程中，不得打开与测试无关的其他软件。10、测试仪不具有防水功能，不得在雨天露天使用。11、测试仪及测试配件不用时放入包装箱，包装箱平时至于平放状态。

变压器绕组变形测试仪 (变压器高压侧对低压测D试验接线图)3.III形连接，这种接线是针对每一个相都是单个变压器的情况，先用黄色的测试线连接A端，用黑色的测试线连接x端，测量单元上也将红色和黑色的略粗连线的插头插入下面对应的电流端口，将略细连线的插头插入上面对应的电压端口，然后直接开始测试。待测试完成后，再换到下一个单相变压器, 用绿色的测试线连接B端，用黑色的测试线连接y端，继续测试；测试完成后，用红色的测试线连接C端，用黑色的测试线连接z端,完成所有的测量。(变压器高压侧对低压测AX试验接线图)(变压器高压侧对低压测BY试验接线图)(变压器高压侧对低压测CZ试验接线图)4.Yn形试验连接先将低压侧三相用短路夹子全部短接，然后按黄绿红对应的ABC三相根据当前测量的内容用测量夹子接好高压侧或者中压测，黑线接到O点，测量单元这边的八个端口，也按黄绿红黑对应的ABCO三相四线，将略粗连线的插头插入下面对应的电流端口，将略细连线的插头插入上面对应的电压端口。注意事项:该仪器在测量之前应预热15分钟，如果在冬季等气温偏低的情况下，预热时间应适当加长，确保仪器的正常测量。注意严格按示意图接地线，特别注意的是响应信号的接地夹子要先通过连接线与激励信号的接地夹子连接，再由激励信号的接地线与铁芯接地，保证信号电流的正确流向。

变压器绕组变形测试仪标准《GB1094.5－2003 电力变压器 第五部分 承受短路的能力》将短路电抗值作为诊断变压器是否承受住了短路电流冲击的规定项目。并特别强调：“观察测量电抗的变化是特别重要的”。2008年11月1日实施的《DL/T1093-2008电力变压器绕组变形的电抗法检测判断导则》规定：现场可采用低电压试验电源实测电力变压器绕组和铁芯的动稳定状态参数，用以判断变压器绕组有无变形或位移。确定变压器绕组及铁心的动稳定状态。导则对检测时机 、检测参数、检测方法、测试仪器、判断原理、判断的定量界限都作了规定或提示。2008年11月1日实施的《DL/T1093-2008 电力变压器绕组变形的电抗法检测判断导则》将使得电抗法测试有法可依，有明确的判据可用。变压器绕组变形测试仪由笔记本电脑及单片机构成高精度测量系统,结构紧，操作简单，具有较完备的测试分析功能，对照使用说明书或经过短期培训即可自行操作使用。
