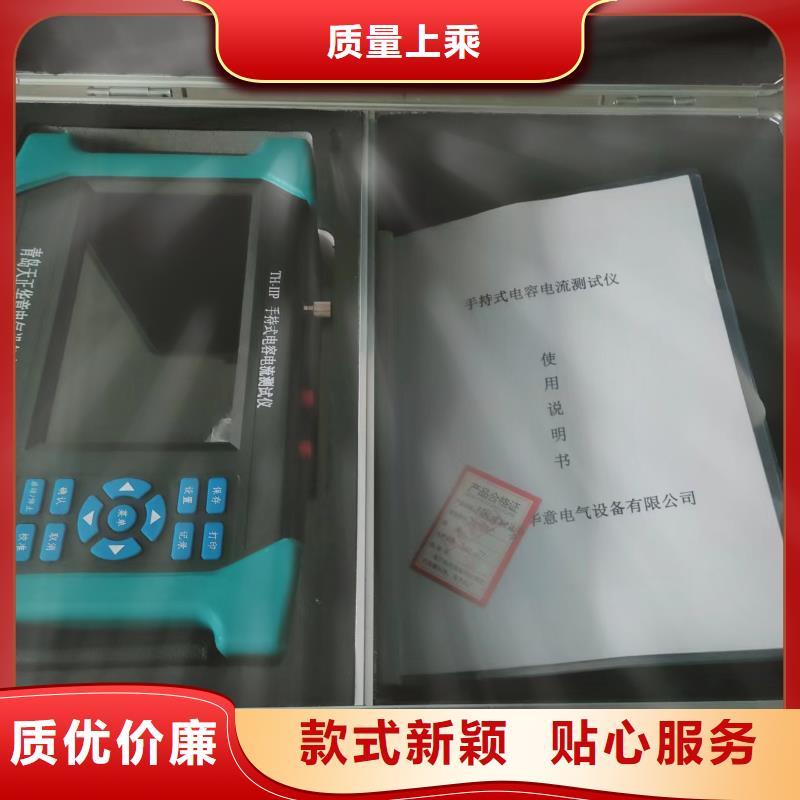

电容电流测试仪,【天正华意电气设备(沧州市分公司)tianzh3611-3】是一家电容电流测试仪制造的专业工厂集研发、设计、生产和销售于一体,我司生产的电容电流测试仪规格齐全,质量过关可放心选购,联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。

电容电流测试仪目前，我国电力系统的电源中性点一般是不直接接地的，所以当线路单相接地时流过故障点的电流实际是线路对地电容产生的电容电流。据统计，电力系统的故障很大程度是由于线路单相接地时电容电流过大导致起弧且电弧无法自行熄弧引起的。因此，我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时，应装设消弧线圈以补偿电容电流，这就要求对的电容电流进行测量以做决定。另外，电力系统的对地电容和PT的参数配合会产生PT铁磁谐振过电压，为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振，也必须准确测量电力系统的对地电容值。传统的测量电容电流的方法有单相金属接地的直接法、外加电容间接测量法等，这些方法都要接触到一次设备，因而存在试验危险、操作繁杂，工作效率低等缺点。进而出现了在PT二次侧注入信号法测量电网电容电流；与传统测量方法相比，该方法测量过程中，测试仪无需和一次侧直接相连，因而试验不存在危险性，无需做繁杂的工作和等待冗长的调度命令，只需将测量线接于PT的开口三角端子就可以测量出电容电流的数据。从PT开口三角处注入的是微弱的异频测试信号，所以既不会对继电保护和PT本身产生任何影响，又避开了50Hz的工频干扰信号。

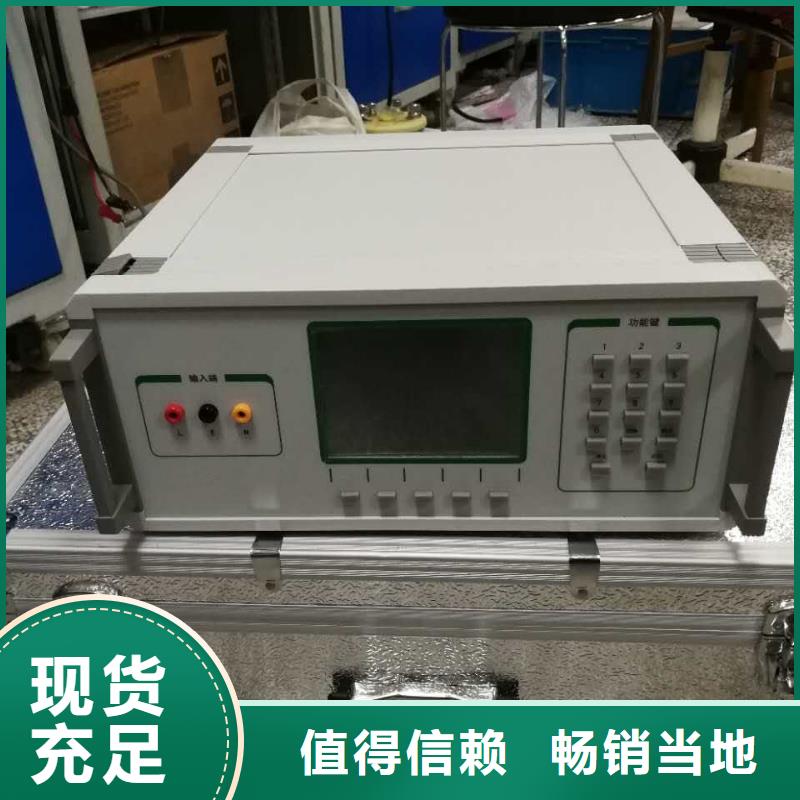

电容电流测试仪2工作原理TH-13漏电开关测试仪校准装置，采用模拟剩余电流动作保护装置产生预定的动作，同时对相应的时间进行准确地测量，给出跳闸电流和跳闸时间供校准用，其原理框图如图1所示。图1 校准装置原理框图通过TH-13监控被测试装置流出的电流并显示达到标称设定值时所测得的电流，来执行RCD跳闸电流校准。当达到跳闸电流电平时，分断器断开连接。通常被测试装置跳闸电流以百分之几的步进值从标称跳闸电流的10％递增到150％。2.1剩余动作电流制造厂对剩余电流动作保护装置规定的剩余动作电流，在该电流值时，剩余电流保护装置应在规定的条件下动作。2.2剩余不动作电流剩余不动作电流：在该电流或低于该电流时，RCD在规定条件下不动作的剩余电流值。2.3分断时间分断时间：从突然施加剩余动作电流瞬间起到所有电弧熄灭瞬间为止所经过的时间间隔。通过TH-13监控被测试装置流出的电流，并在电流达到跳闸电流时，启动定时器依据达到设定的跳闸时间，断开分断开关的连接，来执行 RCD 跳闸时间校准，同时显示测得的被测试装置跳闸电流。3仪器特点?可模拟漏电保护开关对不同电流和时间进行分断模拟；?可任意设置0-3000mA剩余动作电流；?宽的分断时间设置范围20ms～5000ms；?大屏幕液晶菜单显示，操作简单、方便；?校准时间短、工作效率高，比传统方式大大节省时间；?适用范围广，能覆盖现有绝大部分漏电开关测试仪的校准需求。4主要技术指标4.1 工作条件(1)供电电源：AC(220±10％)V，50Hz；(2)工作温度：20℃±5℃；(4)相对湿度：＜80％；(5)电源失真度：＜2％；(6)电源要接地良好。4.2主要技术参数量程 漏电电流 分断时间校验范围 30mA 300mA 3000mA (20～5000)ms准确度 ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±0.1ms显示 0.001mA 0.01mA 0.1mA 1ms设置细度 1mA 1mA 1mA 1ms4.2.1漏电电流：(1)漏电电流范围：a.30mA档：(0～30)mA；b.300mA档：(30～300)mA；c.3000mA档：(300～3000)mA；(2)允许误差：±（0.2％读数＋0.05％量程）4.2.2分断时间：(1)分断时间范围：(20～5000)ms；(2)允许误差：±0.1ms。

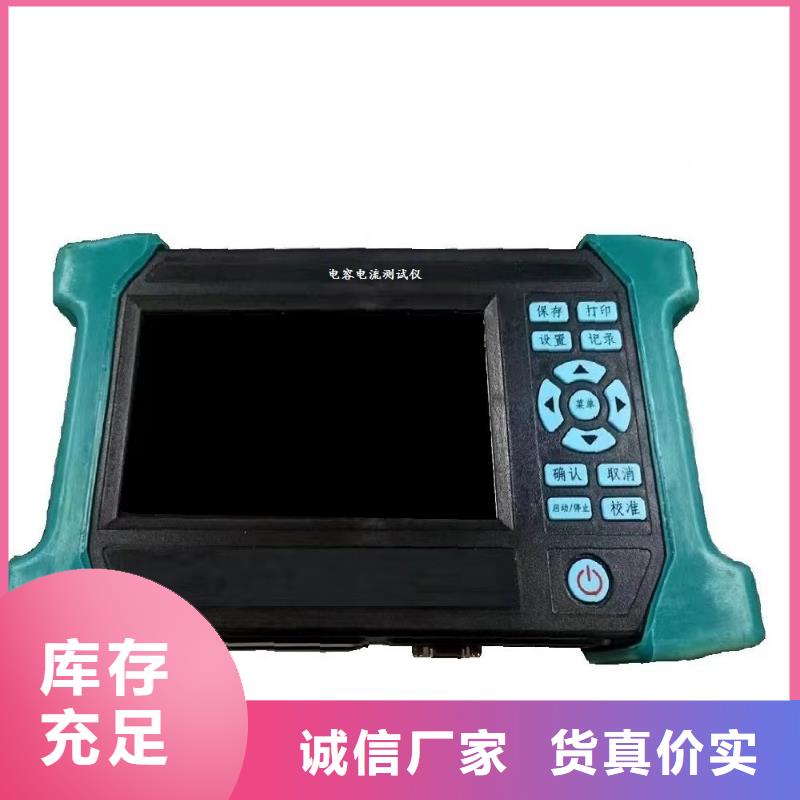

电容电流测试仪电容电流测量在“主菜单”屏幕中选择“电容电流测量”按“确认”进入“参数设置”屏幕，见图5。按上下键选择设置项目，按“确认”或右键进入具体数值设置；当光标在具体数值位置时，按上下键调整数值，按“确认”键或左键返回项目选择。图5 参数设置?试验编号：设置当前的试验编号。?设备名称：即为被测设备的编号，可以不设置。?额定高压：设置被测系统额定线电压。?母线电压：设置母线实际线电压值，以提高电容电流测量精度，调整范围Un±20%。?P T 方式：选择PT连接方式，当光标移动到“接线图”按“确认”键后，显示相应的PT接线原理图。?P T 变比：显示当前PT变比，不可设置，此处只是显示。?开始测量：按“确认”键后，启动电容电流测量过程；如果“PT方式”选择为“C1PT”，按“确认”键后，将显示三相电容器组电容量设置屏幕，在设置完三相电容器组电容量后，按“确认”键启动测量过程。注：测量过程开始后，按“取消”键，可立刻停止测量过程。7.4.2 测量结果显示图6 测量结果?重测：放弃本次测量结果，重新开始新的测量过程。?打印：通过打印机打印本次测量结果。?存储：将本次测量结果保存至本机存储器或者外部优盘。7.4.3 测量记录查询在“主菜单”屏幕选择“测量记录查询”，按“确认”键进入，此屏幕用于查看已经保存至本机存储器的测量结果历史记录，见图7。图7 测量记录查询“记录012/014”，前面的数字表示当前记录的编号（即第几条记录），后面的数字表示已存储记录总个数；按左右键可查看不同编号的记录。按“确认”键弹出功能菜单，可进行“存储打印”、“转存优盘”操作。?存储打印：将当前查询的存储数据进行打印。?转存优盘：将当前查询的存储数据转存到外接优盘。7.4.4 实时时钟设置在“主菜单”屏幕选择“实时时钟设置”，按“确认”键进入，见图8。图8 实时时钟设置在“实时时钟设置”屏幕，按左右键移动光标选择要修改的数据，按上下键修改选中的数值，按“确认”键保存当前设置并返回“主菜单”屏，按“取消”键放弃当前设置并返回“主菜单”屏。（注：本时钟设置功能可根据闰年自动计算二月份的天数，并能根据所设置日期自动计算出星期几。）7.4.4 厂家参数设置此屏幕用于厂内调试，需要密码才能进入，不对用户开放。
